XQ6036立卧铣床
- 品牌：???鲁南新力
- 型号：???XQ6036
铣床是一种用途广泛的机床，在铣床上可以加工平面（水平面、垂直面）、沟槽（键槽、T形槽、燕尾槽等）、分齿零件（齿轮、花键轴、链轮）、螺旋形表面（螺纹、螺旋槽）及各种曲面。此外，还可用于对回转体表面、内孔加工及进行切断工作等。铣床在工作时，工件装在工作台上或分度头等附件上，铣刀旋转为主运动，辅以工作台或铣头的进给运动，工件即可获得所需的加工表面。由于是多刃断续切削，因而铣床的生产率较高。简单来说，铣床可以对工件进行铣削、钻削和镗孔加工的机床。
|

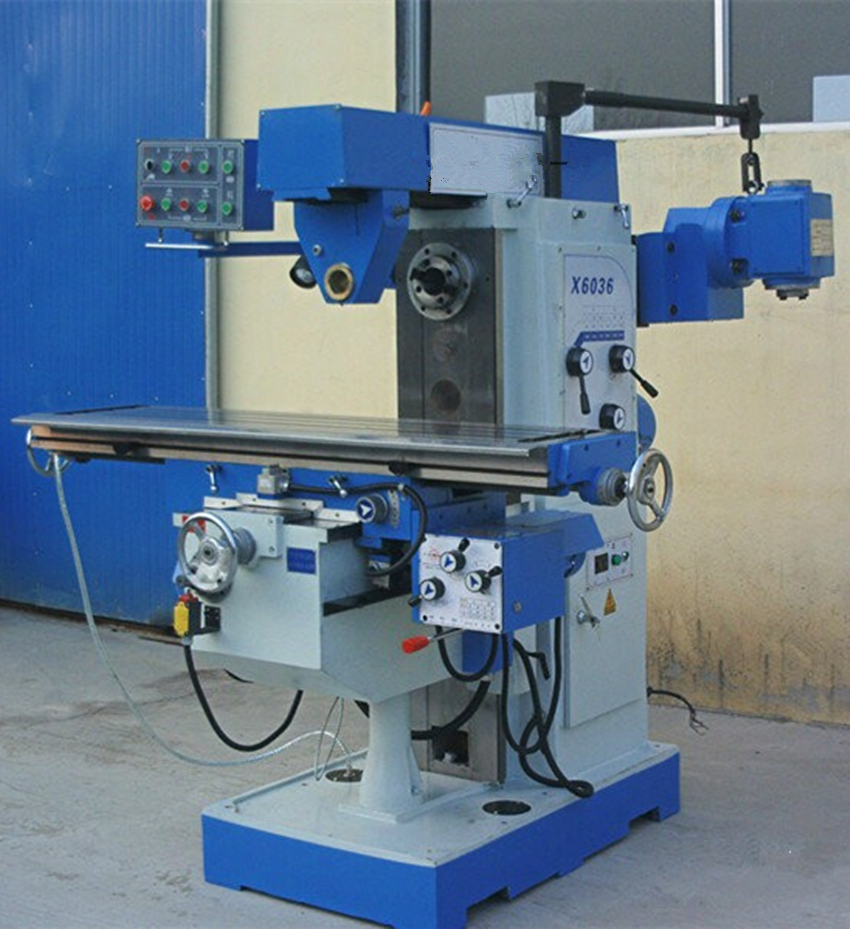

X6036卧式升降台铣床 |
主要结构特点 ●主轴采用三支承结构，主轴系统刚性高。主轴采用能耗制动,制动转距大。 ●工作台X、Y、Z三方向均可手动和机动进给。 ● 根据需要可配置回转工作台，还可配置铣床附件：如分度头，实现立加工齿轮、螺旋槽等。 |
|
项 目 |
单位 |
技术参数 |
|
主轴锥孔锥度 |
7：24ISO50 |
|
|
卧轴中心至工作台面距离 |
mm |
0-450 |
|
卧轴中心至悬梁平面距离 |
mm |
160 |
|
主轴转速范围 |
r/min |
35-1500（12级） |
|
工作台尺寸 |
mm |
1600×360 |
|
工作台行程（纵向/横向/垂向） |
mm |
1020/320/450(纵向机动1000) |
|
工作台纵/横向机动进给速度 |
mm/min |
(12级)22-800（快进1800） |
|
工作台垂向机动升降速度 |
mm/min |
(12级)7-266（快进600） |
|
工作台T型槽数/宽度/间距 |
mm |
3/18/70 |
|
悬梁行程 |
mm |
700 |
|
主传动电动机功率 |
kW |
7.5 |
|
工作台机动进给电动机功率 |
kW |
1.5 |
|
冷却泵电动机功率 |
kw |
0.09 |
|
冷却泵流量 |
升/分 |
25 |
|
机床净重/毛重 |
kg |
3200 |
|
外形尺寸 |
mm |
2180×2250×1820 |
